Современные машины — от конвейеров на заводе до роботизированных рук в лабораториях — не могут существовать без «органов чувств». Эти органы, невидимые глазу обывателя, сообщают о положении, скорости и угле поворота. Главное среди них — это, безусловно, энкодер. Что же это за устройство и почему инженеры называют его кровеносной системой автоматики? Давайте разберемся простыми словами, не углубляясь в сухую теорию.

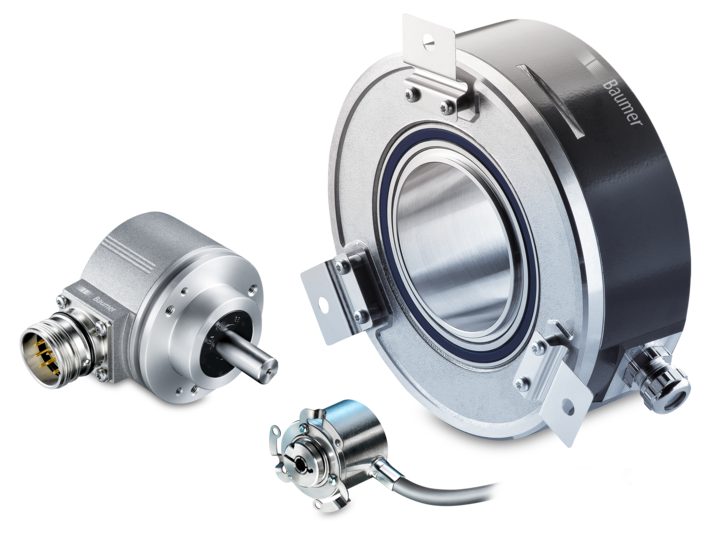

Энкодер (от англ. encoder — кодировщик) — это, по сути, высокоточный датчик, который преобразует механическое движение (вращение или линейное перемещение) в электрический сигнал. Это мост между физическим миром движения и цифровым миром управляющей электроники, будь то контроллер ПЛК или микропроцессор. Он позволяет системе знать, насколько далеко повернулся вал двигателя или на какое расстояние сдвинулась каретка станка.

Эти устройства незаменимы везде, где требуется точный контроль. Представьте себе, что вы управляете дорогостоящим станком с ЧПУ. Без энкодера станок не будет знать, на какую именно глубину ввести режущий инструмент. Небольшая ошибка в позиционировании может привести к браку всей детали. Таким образом, энкодеры гарантируют нам качество, точность и повторяемость технологических процессов в промышленности.

Фундаментальное разделение: как они считают?

Хотя внешний вид энкодеров может сильно различаться, их можно условно разделить по принципу действия и способу кодирования информации. Основное различие строится вокруг того, как именно они отсчитывают пройденное расстояние: относительно начальной точки или от самого старта. Этот принцип определяет их основное деление на две большие группы.

1. Инкрементальные энкодеры (относительные)

Инкрементальные энкодеры — самые распространенные и, пожалуй, самые доступные по цене. Их работа похожа на счетчик шагов: они генерируют импульсы при каждом, даже самом малом, смещении оси. Они не знают, где находятся в абсолютном значении, пока их не включат.

Они работают по принципу выдачи двух сигналов (каналов A и B), сдвинутых по фазе на 90 градусов (квадратурный выход). Направление вращения определяется тем, какой сигнал опережает: если A опережает B, вращение идет в одну сторону, и наоборот. Это позволяет контроллеру «считать» шаги вверх или вниз.

Главный минус: если внезапно отключить питание, инкрементальный энкодер «забудет» свое последнее положение. При следующем включении он будет считать с нуля, если система не оснащена дополнительным внешним устройством для запоминания базовой позиции.

2. Абсолютные энкодеры (точные и независимые)

Абсолютные энкодеры решают фундаментальную проблему своих инкрементальных собратьев. Они не просто считают импульсы; они выдают уникальный цифровой код, соответствующий конкретному углу поворота или линейному положению.

Иными словами, абсолютный энкодер знает свое точное положение в пространстве сразу после включения, даже после полного обесточивания. Это достигается за счет использования множества дорожек или сложных кодовых дисков, которые формируют уникальный «адрес» для каждого градуса или миллиметра.

Они незаменимы в критически важных системах, где потеря позиции недопустима: подъемные краны, высокоскоростные роботы, медицинское оборудование. Цена такого прибора выше, но он исключает простои, связанные с повторной индексацией.

Специализированные типы и их применение

Помимо базового принципа подсчета, энкодеры классифицируются по форме выходного сигнала и области применения, что значительно расширяет их функционал для решения специфических инженерных задач. Эти вариации обеспечивают необходимую гибкость в проектировании.

3. Программируемые энкодеры (гибкость настройки)

Современные технологии позволили создать энкодеры, параметры которых можно изменять уже после установки устройства. Программируемые модели позволяют инженеру менять разрешение (количество импульсов на оборот), тип выходного сигнала или даже сбросить «нулевую точку» через специализированное ПО, без замены физической части датчика.

Это огромное преимущество при модернизации оборудования или замене старых, устаревших датчиков. Возможность тонкой настройки «на лету» экономит время на монтаж и пусконаладку, делая их универсальным решением для серийного производства.

4. Линейные энкодеры

Большинство энкодеров вращаются, но что делать, если нужно измерить прямолинейное движение, например, перемещение стола фрезерного станка или каретки 3D-принтера? Здесь на сцену выходят линейные энкодеры.

Они состоят из считывающей головки и измерительной шкалы, которая может быть выполнена в виде оптической ленты или магнитной полосы. Шкала неподвижна, а головка движется по ней, генерируя импульсы, точно соответствующие пройденному расстоянию. Линейные модели отличаются высочайшей точностью в метрическом диапазоне.

5. Энкодеры со встроенным выключателем скорости

Этот тип объединяет функции позиционирования и мониторинга скорости. Устройство может не только сообщать о точном положении, но и сигнализировать о превышении или падении заданной рабочей скорости.

Такие «умные» энкодеры используются для защиты оборудования или обеспечения качества продукта, где скорость является критическим параметром. Например, если скорость намотки пленки на рулоне падает ниже нормы, система автоматически оповещает об этом, предотвращая деформацию материала.
